Инструкция, как снять и произвести замену ТЭНа в стиральной машине Атлант

foto42206-1Стиральные машины Атлант зарекомендовали себя в качестве надежных приборов. Поломки случаются редко, но иногда они все-таки происходят.

Если в процессе эксплуатации возникают проблемы с нагревом воды, то с вероятностью 95% причина сводится к неисправности ТЭНа.

О том, что это за деталь, где она находится и как произвести замену ТЭНа в стиральной машине Атлант, читайте в статье.

Что это такое и зачем он нужен?

Аббревиатура ТЭН расшифровывается, как «трубчатый электронагреватель». Он представлен трубкой в форме буквы W или V, внутри которой находится спираль. Ее свободное пространство заполнено кристаллической окисью магния. Этот изолятор предназначен для лучшей проводимости тепла.

Снаружи ТЭН покрыт защитным слоем. Его концы соединены с контактами, через которые внутрь трубки поступает электричество. Рядом с ней расположен термодатчик, измеряющий степень нагрева.

Включаясь в работу, ТЭН нагревает воду до нужной температуры. Команды он получает от электронного модуля, с которым соединен проводами. Когда жидкость внутри барабана достигает нужной температуры, термодатчик отправляет сигнал на плату управления, а она – ТЭНу. Он выключается, после чего стирка продолжается с заданными параметрами.

ТЭН работает не всегда. Если пользователем была выбрана программа, предусматривающая стирку в холодной воде, то деталь останется безучастной.

Признаки неисправности нагревательного элемента

О том, что ТЭН неисправен, либо работает с нарушениями, сигнализируют следующие признаки:

  1. foto42206-2Вода не нагревается, оставаясь на протяжении всего цикла холодной. Понять это несложно, достаточно прикоснуться к стеклу люка рукой.
  2. Нагрев осуществляется, но он слабый. Например, при выбранной температуре в 90 градусов, она не превышает отметку в 60 градусов.
  3. Во время работы прибора слышен треск. В таком случае мастера говорят о том, что ТЭН «пробивает».
  4. При включении прибора появляется запах гари.
  5. На табло высвечивается код F Это ошибка нагрева воды, которая может сигнализировать о неисправности ТЭНа или температурного датчика.
  6. При прикосновении к корпусу машинки, возможен удар током.

Один или несколько из перечисленных признаков – это повод для проверки ТЭНа на работоспособность.

Косвенным сигналом неисправности ТЭНа является короткое замыкание с выбиванием автомата счетчика. Происходит подобная поломка при каждом включении стиральной машины.


Где находится деталь?

Чтобы найти ТЭН, нужно снять заднюю крышку стиральной машины Атлант. Электронагреватель находится в нижней части прибора, с левой стороны бака. Там для него предусмотрено гнездо, в которое он вставлен.

В некоторых моделях СМА Атлант, ТЭН установлен в нижней части бака. Рядом с ним можно увидеть цветные провода, которые ведут к плате управления. Также в непосредственной близости располагается температурный датчик.

Как вытащить из стиралки?

Чтобы снять ТЭН, потребуется следующий набор инструментов:

  • крестовая отвертка;
  • плоская отвертка;
  • гаечный ключ на 8;
  • смазка — она пригодится, если болты сильно заржавели, оптимальным вариантом является ВД-40;
  • мультиметр.
Затягивать с ремонтом ТЭНа не следует. Неисправная деталь очень часто приводит поломке платы управления. При этом стоит электронный модуль в 3 раза дороже, чем электронагреватель.

Чтобы снять ТЭН, действуют следующим образом:

  1. foto42206-3Отключают прибор от сети.
  2. Сливают оставшуюся в барабане воду. Для этого можно воспользоваться аварийным шлангом.
  3. Перекрывают кран подачи воды.
  4. Отсоединяют наливной шланг. Сливной шланг достают из канализационного стока.
  5. Откручивают болты, удерживающие заднюю стенку, снимают ее и отставляют в сторону.
  6. Находят ТЭН. Если осмотреть деталь проблематично из-за ремня, его нужно снять.
  7. Оценить плотность прилегания контактов к клеммам ТЭНа. Если один из них отошел, его нужно вернуть на место, после чего проверить работоспособность техники. При отсутствии нагрева, процесс снятия детали продолжают.
  8. Раскрутить главную гайку, которая располагается по центру. Извлечь датчик температуры.
  9. Продавливают болт внутрь для разгерметизации уплотнителя.

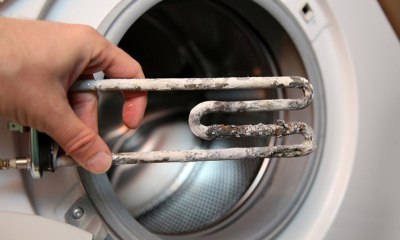

  10. С помощью легких раскачиваний достают ТЭН из гнезда.

При извлечении ТЭНа из посадочного места, действовать нужно осторожно, чтобы не повредить его. При приложении силы в перегоревшем месте трубка может отломиться. Достать ее остатки будет проблематично.


Как заменить?

После того, как нагреватель будет извлечен из паза, его нужно осмотреть на предмет наличия накипи. Если ее много, но признаков гари при этом не видно, деталь очищают от налета.

Для этого готовят раствор на основе уксусной кислоты, в котором замачивают трубку, после чего проверяют ее работоспособность.

Удобнее всего сделать это с помощью мультиметра. Сопротивление должно находиться в пределах 24-40 Ом. Если показатели ниже, требуется замена детали.

Алгоритм действий следующий:

  1. Приобрести новый ТЭН.
  2. Осмотреть паз, в который был установлен нагреватель. Чаще всего в процессе эксплуатации в нем скапливается пыль и грязь. Удалить ее можно с помощью кисти.
  3. На резиновый уплотнитель и на паз наносят смазку.
  4. Устанавливают рабочую деталь.
  5. Фиксируют температурный датчик.
  6. Затягивают крепежи и подключают провода.
  7. Устанавливают заднюю панель, ввинчивают все болты обратно.

После подключения машинки к коммуникациям, необходимо проверить работоспособность нагревателя. Для этого запускают цикл стирки, но без белья. Температура воды при этом должна быть не меньше 60 градусов. Если нагрев осуществляется как положено, значит ремонт прошел успешно.

Видео-инструкция, как заменить ТЭН в стиральной машине Атлант:

Особенности для приборов с вертикальной загрузкой

Принципиальной разницы между процессом снятия нагревателя с машинки с вертикальной и горизонтальной загрузкой нет. Тем не менее, определенные отличия все-таки имеются.


Поэтому перед началом работ нужно ознакомиться с инструкцией, которая включает в себя следующие шаги:

  • прибор отключают от электричества и других коммунальных ресурсов;
  • путем скручивания болтов снимают боковую панель;
  • под баком находят ТЭН, отсоединяют от него провода;
  • ослабляют центральную гайку, вдавливают болт;
  • достают нагреватель;
  • очищают посадочное место и устанавливают новую деталь;
  • возвращают панель на место, фиксируют ее болтами.
После установки нового ТЭНа прибор подключают к водоснабжению и электричеству, запускают стирку в тестовом режиме.

Где и по какой цене купить новый?

foto42206-4ТЭН можно приобрести в магазинах, специализирующихся на продаже запчастей для бытовой техники. Также можно заказать оригинальную деталь в интернет-маркетах.

Чтобы нагреватель подошел к стиральной машине Атлант, нужно точно знать ее модель. Если покупка осуществляется в розницу, продавцу можно показать старую снятую деталь.

Не следует покупать нагреватель, который ранее уже эксплуатировался. Такое предложение может поступить от частных мастеров, занимающихся ремонтом стиральных машин. Они снимают рабочие детали с неисправных приборов, после чего перепродают их другим клиентам. Соглашаться на подобную сделку не следует, так как нет гарантии в том, что старый ТЭН будет исправно работать.

Стоимость нового ТЭНа для стиральной машины Атлант составляет 900 рублей. Это средняя цена, которая может варьироваться, в зависимости от модели прибора и наценки торговой точки.

Вызов мастера

Если самостоятельно справиться с заменой нагревателя не получится, нужно вызвать мастера. Стоимость работ составляет около 1800 рублей. Обратиться можно как к частному лицу, так и в сервисный центр.

Чтобы при выборе специалиста минимизировать риск встречи с мошенниками, нужно изучить отзывы других клиентов, оставленных на форумах и сайтах. Также можно воспользоваться «сарафанным радио» и обратиться к специалисту, который ранее уже ремонтировал технику родственникам или знакомым.

Перед тем как дать согласие на проведение работ, нужно уточнить их стоимость. После завершения ремонта мастер обязан предоставить чеки на замененные детали, а также дать гарантию, минимальный срок которой составляет полгода.

Если ТЭН сломался в течение 12 месяцев после покупки стиральной машины и не по вине владельца бытовой техники, то ремонт осуществляется бесплатно, за счет производителя. Для этого необходимо обратиться в сервисную службу и предъявить чек.

Заключение

ТЭН отвечает за нагрев воды в стиральной машине Атлант. При его поломке полноценно пользоваться прибором не получится. Деталь можно заменить самостоятельно, либо обратиться за помощью к специалисту.
