Пошаговая инструкция, как сделать снегоуборщик из триммера своими руками

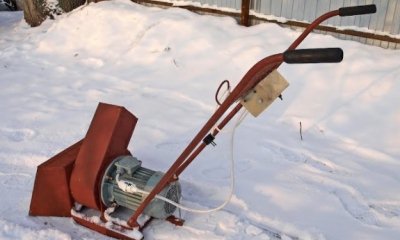

foto48289-1Снегоуборщики позволяют автоматизировать процесс уборки снега. Однако стоят такие машины недешево, что становится преградой на пути их приобретения. Выход из ситуации есть, если в доме уже имеется триммер.

Некоторые модели этих инструментов для скашивания травы сконструированы таким образом, что при наличии определенных знаний и инструментов, их можно переделать в снегоуборочную технику.

О том, как своими руками сделать снегоуборщик из триммера, читайте в статье.

Что понадобится?

Для выполнения работ по переделке триммера в снегоуборщик, понадобятся следующие инструменты:

  • дрель с разными сверлами;
  • сварочный аппарат;
  • болгарка;
  • кусачки;
  • молоток;
  • отвертки;
  • гаечные ключи.

Материалы, без которых не удастся осуществить работу:

  • металлический лист;
  • шурупы, болты и гайки;
  • металлическая или пластиковая труба;
  • хомуты.
Для трансформации потребуется триммер с бензиновым двигателем. Можно переделать и электрический инструмент, но при высокой нагрузке есть риск его поломки.

Немаловажное значение имеет конструкция штанги. Если она представлена в виде дуги, то передача осуществляется с помощью троса, что для снегоуборщика недопустимо. Необходимо, чтобы крутящий момент от мотора имел прямую передачу на рабочий узел, то есть осуществлялся с помощью карданного вала.

Хорошо, если триммер оснащен 2 колесами, это позволит с комфортом перемещать его по заснеженной территории. Техника с 4 колесами для трансформации не подходит. Обязательным условием является нахождение лопастей в нижней передней части устройства.

Как изготовить?

Прежде чем приступить к изготовлению механизма, необходимо составить чертеж, выполнив соответствующие замеры. Процесс переделки не предполагает вмешательства во внутреннее устройство триммера. Достаточно присоединить к нему металлическую насадку. При наличии инструмента и материалов, такая работа не представляет сложности.

Барабан

Для изготовления корпуса барабана потребуется металлический лист. Его высота должна быть меньше диаметра. Точные размеры зависят от того, какую площадь планируется расчищать от снега.

Изготавливать массивный корпус не следует. При одномоментном заборе большого количества снега возрастает нагрузка на мотор триммера, что может привести к его перегреву и поломке.

Порядок действий:

  1. foto48289-2Из металлического листа выпиливают круг в соответствии с заданными размерами.
  2. Вырезают бортик, длина которого должна соответствовать длине окружности корпуса барабана.
  3. Приваривают бортик к корпусу.
  4. В центре дна просверливают отверстие. Через эту прорезь барабан будет крепиться к корпусу редуктора. Оно должен быть больше диаметра вала, это позволяет избежать их контакта.
  5. К корпусу редуктора приваривают крепежи или гайки.
  6. В днище барабана просверливают отверстия, которые предназначены для крепежей.
  7. Совмещают барабан с крепежами на редукторе, надежно фиксируют его.
  8. Для прочно крепления к задней части барабана приваривают упор в виде перемычки. Она будет соединять его с трубкой кардана косы с помощью хомута.
  9. Вверху барабана выпиливают отверстие, в которое вставляют желоб для отброса снега и приваривают его. Необходимо установить трубу таким образом, чтобы снежные массы не попадали ни на триммер, ни на работающего человека. От угла наклона зависит дальность выброса снега.
Рекомендуемый диаметр барабана составляет 0,3 м. Высота бортика может варьироваться в пределах 5-8 см.

Винт

Порядок изготовления:

  1. Для винта используется листовой металл. На нем отмеряют круг, который в диаметре должен быть меньше барабана на 20 мм.
  2. По центру просверливают отверстие, которое должно быть на полмиллиметра больше диаметра вала.
  3. К готовому диску приваривают лопасти. Их должно быть 4. Располагают лопасти крест-накрест.
  4. Накручивают на вал гайку, надевают диск и крепят его.

Конструкция должна быть изготовлена таким образом, чтобы при вращении она не контактировала с днищем барабана.

Ковш и фронтальная часть машины

Порядок изготовления:

  1. К фронтальной части барабана прикручивают металлический лист. Он должен закрывать его на 50%.
  2. Чтобы иметь возможность снимать насадку, на барабан наваривают «ушки» с отверстиями. Именно на них с помощью болтов фиксируют металлическую пластину.
  3. К нижней части корпуса приваривают или прикручивают пластину в виде совка. Предварительно ее затачивают с одной стороны. Она будет отвечать за подхват снежных масс и врезание в лед.

Соединяют все элементы и запускают технику в работу.

Видео-инструкция по изготовлению снегоуборщика из триммера:

Как использовать?

Особенности эксплуатации самодельного снегоуборщика:

  • прежде чем приступить к уборке снега в двигатель нужно залить масло — оно должно быть предназначено для работы в холодное время года;
  • мотор предварительно прогревают — он должен проработать не менее 5 минут;
  • не следует часто переключать передачи, чтобы не спровоцировать поломку двигателя;
  • необходимо исключить попадание в устройство камней, веток и прочего мусора;
  • снегоуборщик продвигают только вперед;
  • после завершения чистки двигатель не глушат — ему дают поработать на протяжении 2-3 минут, чтобы исключить образование конденсата и его последующего замерзания;
  • после завершения уборки, снегоуборщик очищают от наледи и мусора;
  • все металлические детали регулярно смазывают, удаляют с них ржавчину;
  • хранят технику в теплом сухом помещении.

Полезная информация

Советы по эксплуатации и изготовлению снегоуборщика из триммера:

  1. foto48289-3Так как мотор триммера не рассчитан на высокие нагрузки, во время уборки снега необходимо делать перерывы.
  2. Надежность всех креплений следует проверять перед каждым использованием машины.
  3. Модифицированный снегоуборщик не используют для расчистки льда и слежавшихся снежных пластов.
  4. Для удобства использования техники в вечернее время на нее можно монтировать автономный фонарь.

Заключение

Изготовить снегоуборщик из триммера можно в домашних условиях. Удобнее всего проводить работы в отапливаемом гараже, где достаточно места для размещения техники и необходимого оборудования.
